Neue Ära bei SwissBeam AG

Projekt des Monats April 2020

Ein neues Kapitel in der Firmengeschichte der SwissBeam AG wird mit der Anschaffung einer neuen, wertvollen Elektronenstrahlschweissanlage aufgeschlagen.

Präzision, Genauigkeit und Perfektion stehen bei unserer täglichen Arbeit immer im Mittelpunkt. Letzten Monat durften wir im Zuge dessen eine neue Elektronenstrahlschweissanlage in unserer Werkhalle in Betrieb nehmen. Die Bearbeitungsbandbreite reicht von kleinsten Teilen in Form von 0.1mm dicken Folien bis zu Bauteilen mit einer Länge von 2`560mm. Geeignet ist die Anlage für das Schweissen von Einzelteilen bis hin zu Grossserien. Die Anlage ist ausgestattet mit einer schnellen und einfachen Programmierung, welche direkt vom Büro aus erfolgen kann. Die Einrichtung und Bearbeitung sorgen für optimale Kosten-, Qualität- und Serviceleistungen mit schnellen Reaktionszeiten.

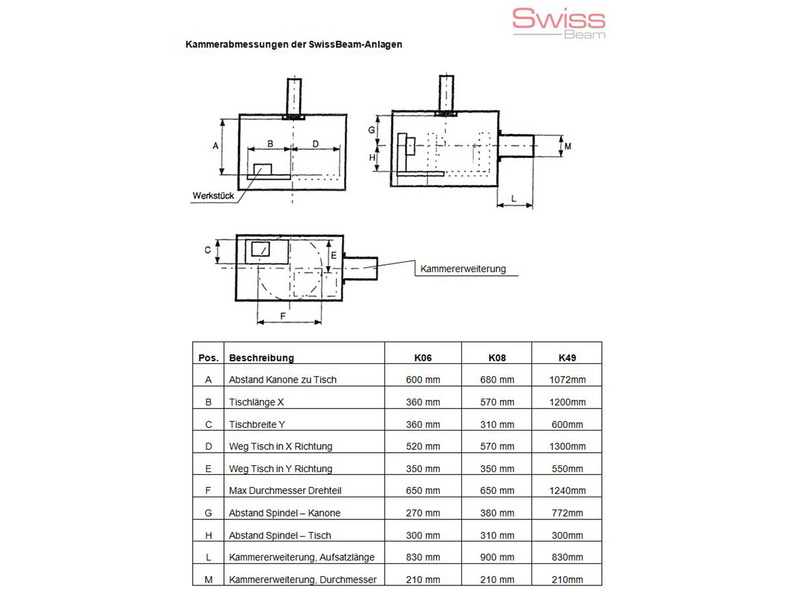

Technische Eckpunkte der neuen Elektronenstrahlschweissanlage K49 von Steigerwald:

Strahlleistung0 – 15 KW
Hochspannung70 – 150 KV
Strahlstrom0 – 100 mA
Arbeitsabstand200 – 1`500 mm
Tischabmessungx = 1`280 mm, y = 600 mm, z = 400 mm
Verfahrweg inx = 1`220 mm, y = 550 mm
Geschwindigkeit x, y1.0 – 100 mm/s
Max. Tischbelastung1`500 daN

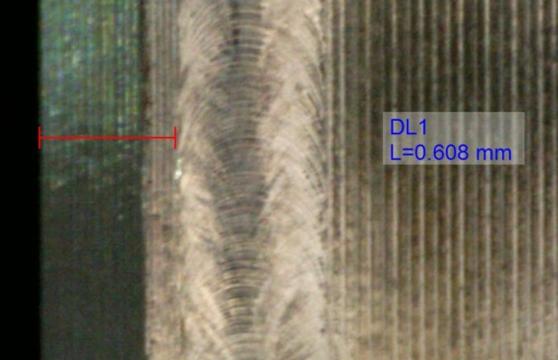

Eine Besonderheit zeigt die neu entwickelte „Schnelle Strahlablenkung" unter dem Namen EBO Jump. Diese Technologie ermöglicht einen elektronenoptischen Einblick, eine automatische Strahljustierung, eine Online-Fugensuche, sowie eine Mehrbadtechnik. Das Video zeigt einen Elektronenstrahl-Schweissprozess mit Mehrstrahltechnik. Dabei wärmen die ersten beiden Strahlen das Werkstück (rechts und links der Fügestelle) vor. Danach folgt der eigentliche Schweissprozess mit einer schmalen, tiefen Energieeinbringung. Der nachfolgende Schmelzprozess erzeugt eine Kosmetiknaht mit einer flachen und breiten Energieeinbringung. Besonders gut erkennbar ist die dynamische Vektorisierung der Strahlablenkung. Sie sorgt dafür, dass die einzelnen Prozesse trotz ihrer räumlichen Trennung exakt auf den Fugenverlauf ausgerichtet sind. Weniger gut erkennbar, aber entscheidend für die unterschiedlichen Prozesse, ist die jeweils optimale Fokuslage des Elektronenstrahls. Durch den Einsatz einer schnellen Linse haben Vorwärm-, Schweiss- und Kosmetikprozess eine jeweils eigene Fokuslage. Die beiden Vorwärmezonen besitzen aufgrund der verschiedenen Materialeigenschaften unterschiedliche Leistungen.

Während des gesamten Zeitraums vom Kauf der Anlage bis zur Montage waren wir mit den Leistungen des Maschinenherstellers sehr zufrieden. Hervorzuheben ist die zielorientierte Anlagenplanung, sowie die angenehme und zielführende Kommunikation. Auch der Aufbau und die Inbetriebnahme konnten ohne jegliche Komplikationen durchgeführt werden. Wir können den Maschinenhersteller Steigerwald aus Maisach (Nähe München) bestens weiterempfehlen!

SwissBeam ist stolz auf die Inbetriebnahme der neuen Elektronenstrahlschweiss-Maschine und die damit verbundene Kompetenzerweiterung der Schweisstechnik. Ein weiteres Highlight liegt für uns darin, dass weitere Kapazitäten geschafft werden konnten und damit Kundenwünsche noch zielorientierter erfüllt werden. Gerne können Sie uns Ihre persönliche Anfrage senden: info@swissbeam.ch

Herzlichen Dank an alle Mitwirkenden!
