Gewichtsoptimierte Lageranbindung mittels Elektronenstrahlschweissen
Projekt des Monats Juli 2026
Manchmal beginnt eine Innovation mit einer einfachen Frage:
Geht das nicht auch leichter?
Genau diese Frage stand am Anfang unseres Projekts „Gewichtsoptimierte Lageranbindung“.
Ein hochdynamischer Hubmechanismus erreichte seine Zielgeschwindigkeit nicht, da die Massenträgheit einer bestehenden Lagerkonstruktion zu hoch war. Aufgrund des begrenzten Bauraums und des engen Zeitrahmens kam eine vollständige Neukonstruktion jedoch nicht infrage.
Deshalb wurde ein neuer Lösungsansatz entwickelt:

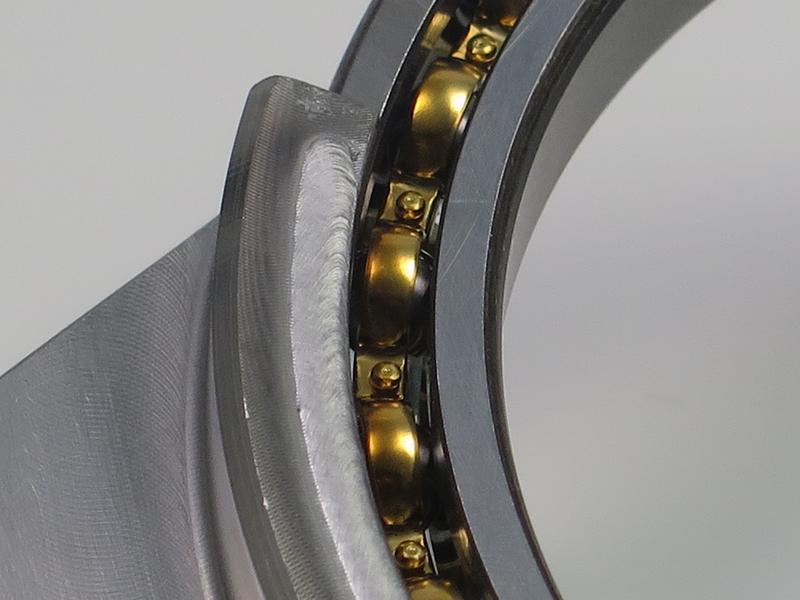

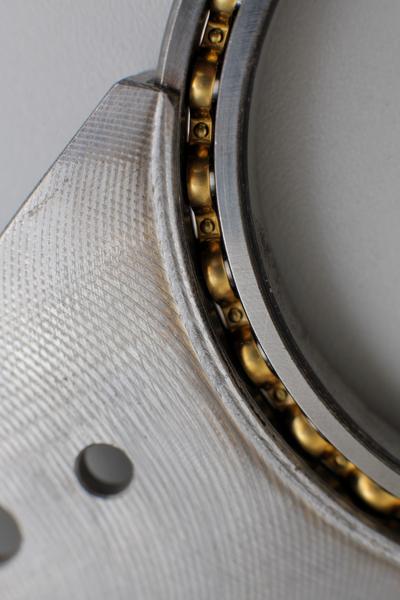

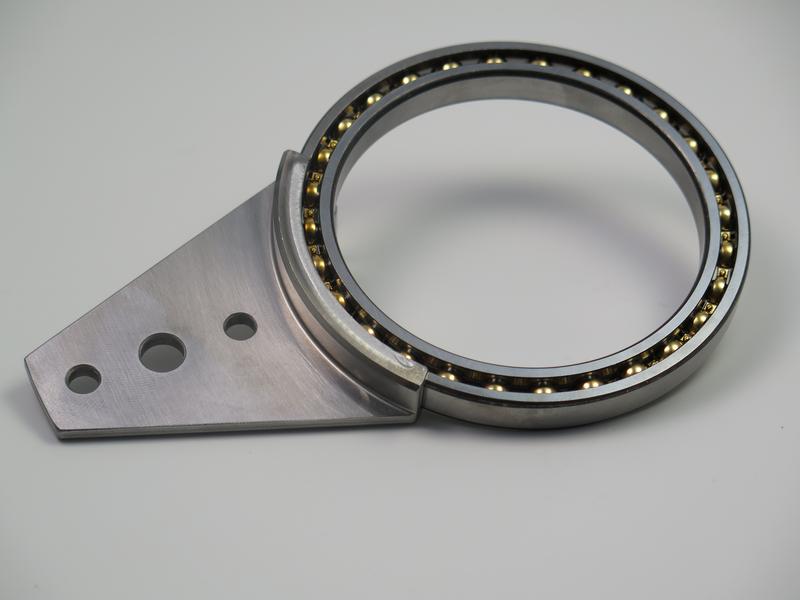

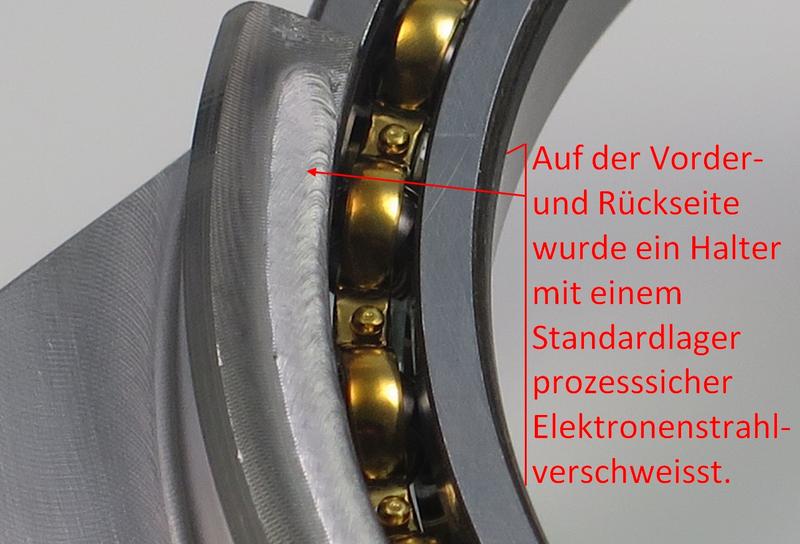

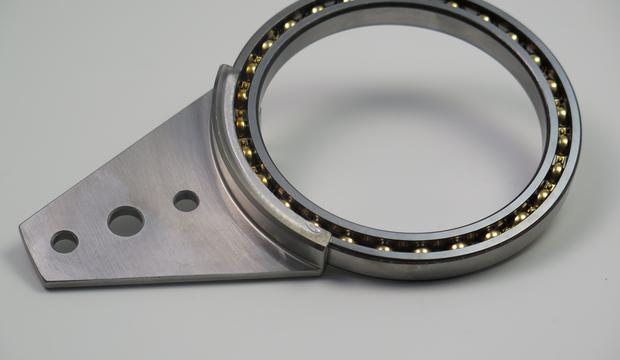

Anstelle einer konventionellen Lagerhalterkonstruktion wird ein neu entwickelter, gewichtsoptimierter Lagerhalter direkt mit dem Aussenring des Kugellagers verbunden – mittels Elektronenstrahlschweissen.
Die besondere Herausforderung dabei: Das verwendete Kugellager besteht aus dem Wälzlagerstahl 100Cr6 mit einem Kohlenstoffgehalt von 0,93 bis 1,05 %. Dieser Werkstoff gilt allgemein als nur sehr eingeschränkt schweissgeeignet. Dennoch ist es SwissBeam gelungen, eine prozesssichere und reproduzierbare Verbindung zu realisieren.
Das Ergebnis
- 33 % Gewichtsreduktion pro Lagerhalter
- Über 1 kg Gewichtsersparnis am kompletten Hubmechanismus
- Volle Funktionsfähigkeit und Dynamik des Systems
- Schweisszeit pro Bauteil kürzer als die bisherige Montagezeit
- Keine Einbussen hinsichtlich Lebensdauer oder Lagerfunktion
Besonders erfreulich: Für dieses Projekt durfte Marc Güller einen weiteren Welding Award entgegennehmen. Bereits im Vorjahr wurde SwissBeam für eine innovative Hohlraumschweissung ausgezeichnet.
Auf dem Bild zu sehen ist zudem Peter Schmidt, der das Projekt bereits im vergangenen Jahr beim SVS initiiert und eingereicht hat. Solche Entwicklungen entstehen nicht durch Einzelpersonen, sondern durch das Zusammenspiel von Erfahrung, technischem Know-how und engagierter Teamarbeit.
Dieses Projekt zeigt eindrücklich, wie moderne Elektronenstrahltechnologie neue Konstruktionsansätze ermöglicht und bestehende Grenzen im Maschinenbau neu definiert.
Wir bedanken uns bei allen Beteiligten für ihren Beitrag zu diesem erfolgreichen Projekt.
