Besser Schweissen als Zerspanen
Projekt des Monats April 2021

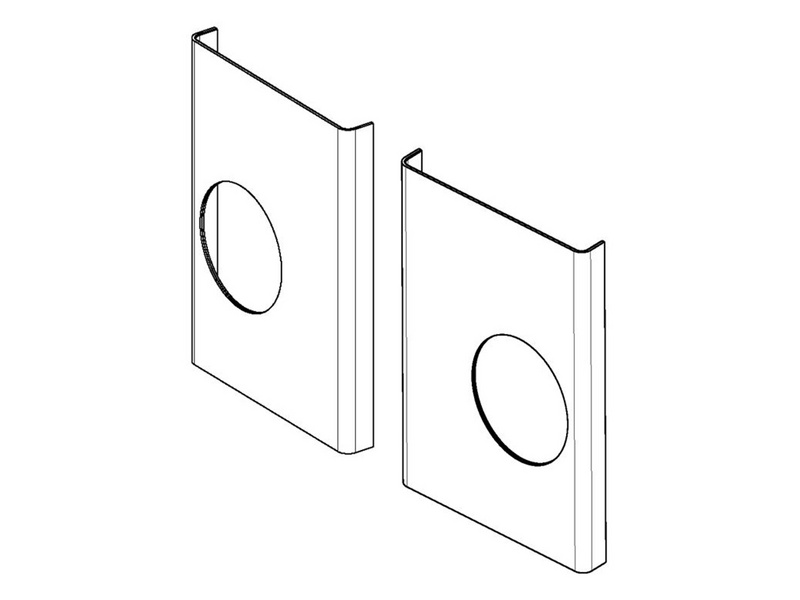

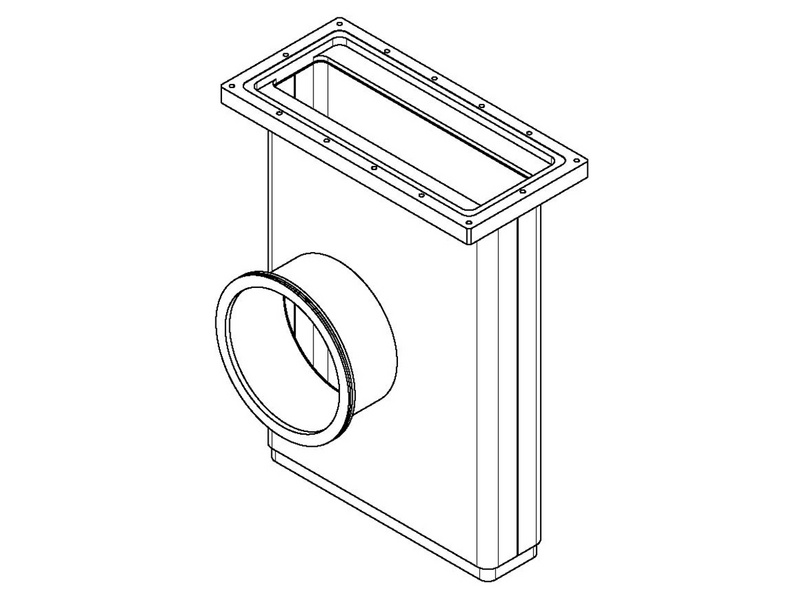

Speziell bei grossen Bauteilen erweist es sich als sehr viel produktiver und wirtschaftlicher mehrere Einzelteile anzufertigen, um Kosten in Form von Spänen, die entsorgt werden müssen, einzusparen. Die Einzelteile (siehe beiliegende Grafiken) werden mit einem prädestinierten Schweissverfahren zu einem Bauteil wie aufgezeigte Bilder zeigen vereint. Im Mittelpunkt stand diesen Monat ein überdimensioniertes Vakuum-Ventil aus nichtrostenden austenitischer Stähle 1.4435, 1.4571 und 1.4404

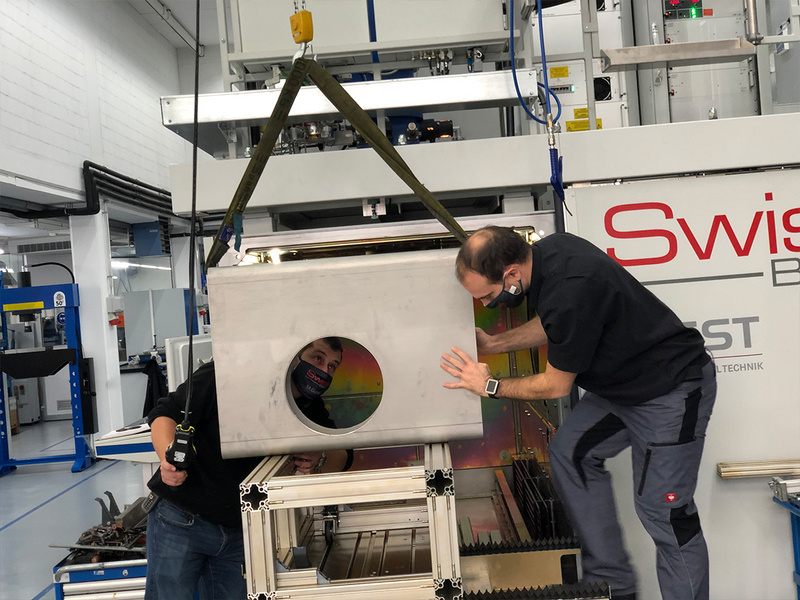

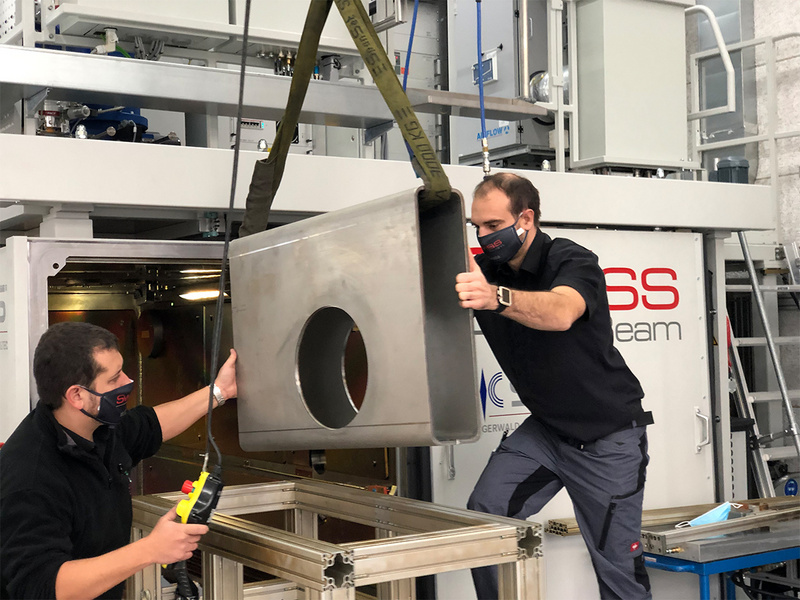

Beim Schweissen von Blechbauteilen wie z. B. das aufgezeigte Gehäusesegment kann es vorkommen, dass die Blechteile nach der Wärmeeinbringung einen geringen Verzug aufweisen. Gerade beim Schweissen von grossen Einzelteilen wird ein fundiertes Wissen zum Thema Verzugsminimierung benötigt. Dieser Verzug lässt sich mit einer schlanken Naht, einer hohen Schweissgeschwindigkeit, einer ausgeklügelten Schweissnahtreihenfolge sowie einer stabilen Spannvorrichtung einschränken.
Elektronenstrahlschweiss-Nähte sind sehr schmal und haben einen geringen Wärmeeintrag mit einer kleinen Wärmeeinflusszone. Das minimiert den Verzug beim Fügen von Bauteilen. Durch das Elektronenstrahl- Schweissverfahren wird vieles erst realisierbar und eröffnet ganz neue Gestaltungsmöglichkeiten bei Bauteilkonstruktionen. Gerade bei Bauteilen für das Hochvakuum ist die Dichtheit der Schweissnähte von grosser Bedeutung. Daher werden die Gehäuse nach der Fertigstellung mit einer Heliumlecktestrate von bis zu 1x10-9 mbar l/s 100%ig geprüft.
Wir sind Stolz darauf, dass wir die erforderliche technische Unterstützung zur Entwicklung einer erstklassigen Lösungsfindung mit dem Elektronenstrahl-Schweissverfahren offerieren und umsetzen durften.
