So gelingt die perfekte Verbindung von 420 Kupfer- und 2 Stahlfolien
Projekt des Monats September 2025
Lamellenbänder sind die ideale Lösung, wenn Platzersparnis, Flexibilität und eine zuverlässige Stromübertragung gefragt sind. Sie bestehen aus feinen Kupferfolien mit Dicken zwischen 0,10 und 0,30 mm, die je nach Anforderung zu den gewünschten Querschnitten kombiniert werden. Durch ihre Herstellung in unterschiedlichsten Formen wie "U", "L" oder "S" bieten sie eine aussergewöhnliche Beweglichkeit und Anpassungsfähigkeit im Betrieb.

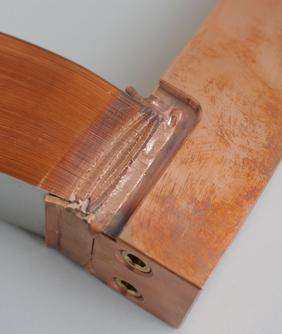

In diesem speziellen Projekt wurden extrem dünne Kupferfolien mit einer Stärke von 0,1 mm zu einem Folienpaket gestapelt, das zusätzlich auf der Ober- und Unterseite durch Chromstahlfolien verstärkt wurde. Zwischen den Folien wurde ein präziser Abstand von 0,05 mm eingehalten, um eine optimale Wärmeableitung im Einsatz zu gewährleisten. Die Enden dieses Folienpakets wurden anschliessend mittels Elektronenstrahlschweissen sicher mit massiven Kupferanschlüssen verbunden. So entsteht eine robuste Verbindung, die höchste elektrische Leitfähigkeit mit mechanischer Stabilität vereint.
Die Wahl von Querschnittsfläche, Breite, Dicke und Form der Bänder bleibt dem Anwender überlassen - massgeschneiderte Flexibilität für Ihre Anwendung. Ein nützlicher Tipp: Die Chromstahlfolien auf beiden Seiten bieten nicht nur mechanischen Schutz, sondern sorgen auch für eine zusätzliche thermische Abschirmung der Kupferlagen im Betrieb.
Da sich Kupfer und Stahl nicht ohne weiteres stoffschlüssig verbinden lassen, ist die Anwendung des Elektronenstrahlschweiss-Verfahren die perfekte Lösung. Dieser Prozess kombiniert die hervorragenden Eigenschaften des hochleitfähigen Kupfers mit der Widerstandsfähigkeit von Stahl - und stellt dabei sicher, dass die Verbindung langlebig und prozesssicher bleibt.
Anwendungsbereiche der Lamellenbänder:
. Stromübertragung in Maschinen
. Vibrationsausgleich in Anlagen
. Dehnungsausgleich in Schienensystemen
. Einsatz in Transformatoren und Generatoren
Gerne entwickeln wir auch massgeschneiderte Lösungen, die genau auf Ihre Bedürfnisse abgestimmt sind!
