Ein Meisterwerk des Elektronenstrahlschweissens - Präzision trifft auf Ingenieurskunst!
Projekt des Monats Februar 2026
Wenn es um das Schweissen von Kupfer geht, denkt man oft an kompakte Bauteile im Format eines Computerbildschirms oder kleiner. Doch unser aktuelles Projekt hat diese Vorstellung eindrucksvoll erweitert.

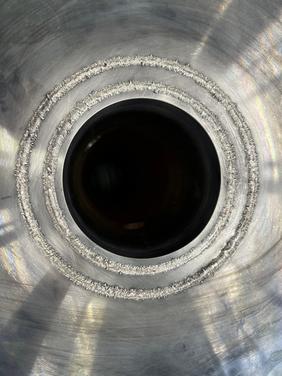

Wir durften eine komplexe Kupferbaugruppe mit integrierten Kühlkanälen mit zwei Ringscheiben verbinden - eine Aufgabe, die höchste Anforderungen an Präzision, Dichtheit und Prozesssicherheit stellte. Mit einer geforderten Schweisstiefe von über 17 mm auf einer Gesamtstrecke von 3,6 m standen wir vor einer technischen Herausforderung, die wir dank unseres Know-hows und des Elektronenstrahlschweissverfahrens erfolgreich meistern konnten.
Die grössten Herausforderungen - und wie wir sie gelöst haben
1. Die extreme Wärmeleitfähigkeit von Kupfer
Mit konventionellen Verfahren ist es kaum möglich, die benötigte Temperatur und Schweisstiefe zu erreichen.
>> Durch die hohe Energiedichte des Elektronenstrahls konnten wir mühelos die erforderliche Tiefschweissung und Qualität realisieren - unterstützt durch das prozessbedingte Vakuum.
2. Schutzgas im Inneren komplexer Bauteile - ein Problem?
Bei klassischen Schweissverfahren ist eine Schutzgasatmosphäre notwendig, die jedoch verborgene Innenbereiche nicht vollständig erreicht.
>> Das Arbeitsvakuum von 1.10-4 mbar beim Elektronenstrahlschweissen sorgt zuverlässig für perfekte Bedingungen - selbst in tiefsten Fügespalten.
3. Hohe Massgenauigkeit ohne Nacharbeit
Konventionelle Schweissmethoden führen oft zu Verzug und teuren mechanischen Nacharbeiten.
>> Der Elektronenstrahl ermöglicht eine hochpräzise Energieeinbringung, minimiert Verzug und liefert einbaufertige Ergebnisse ohne zusätzliche Bearbeitung.
Nach dem Schweissen wurden alle Baugruppen per Helium-Massenspektrometer auf Dichtheit (Leckrate < 1.10-8 mbar.l/s) geprüft und zusätzlich mittels Ultraschall getestet. Das Ergebnis: absolut zuverlässig und hochpräzise.
Dieses Projekt zeigt einmal mehr, was möglich ist, wenn Erfahrung, Technologie und Präzision perfekt zusammenspielen.
